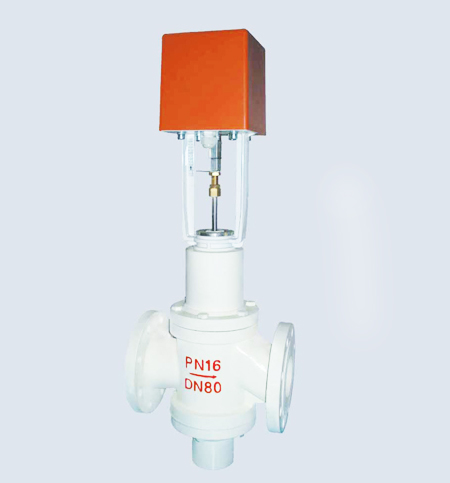

动态平衡电动流量调节阀

  • 阀体材质:WCB
  • 密封材质:EPDM
  • 阀杆材质:304
  • 连接方式:法兰
  • 压力等级:PN10
  • 电动执行器:调节型 4-20mA
  • 电压等级:AC220V、DC24V、AC24V
分类: 标签:

描述

动态平衡电动调节阀概述

动态平衡电动调节阀应具有动态平衡和电动调节两种功能,并且两种功能同步执行的流量平衡阀。阀门在大流量和小流量之间在一定的压差范围内保持不同的流量稳定。
水流量变化只与温度有关而与系统压力变化无关。

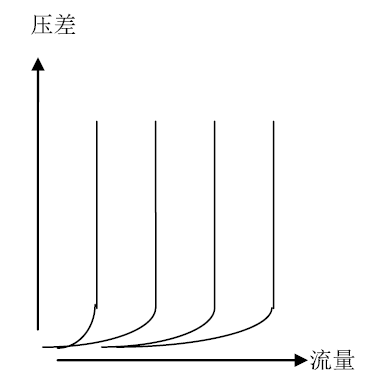

动态平衡电动调节阀流量曲线如下

在流量变化的水系统中,对随时进行流量调节的的空调末端设备,可根据实际的情况和设计的温度要求或自动控制系统的指令进行调节时,结果会停留在某一开度处,相当于随时设定流量,由于阀门调节带来的压差变化产生的相互干扰、瞬时过流、系统震荡等动态失调现象,动态平衡电动调节阀能够在一定的压差变化范围内,根据不同的压差自动调节平衡阀并保持此流量不变,使系统保持稳定,通过阀门的流量恒定在调节部分的设定值上。

动态平衡电动调节阀流向示意图

动态平衡电动调节阀技术参数表
