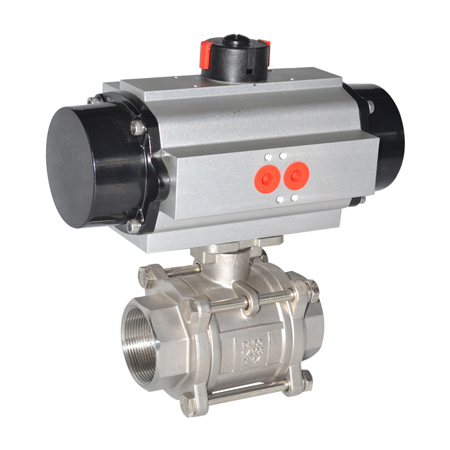

气动三片式球阀 304/316/316L等材质

  • 阀体材质:WCB、304、316、316L等
  • 阀芯材质:WCB、304、316、316L等
  • 阀座材质:PTFE、PPL、合金+STL
  • 连接方式:法兰式 、卡箍式、焊接式、螺纹式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN16、PN25、PN40 、PN64等
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等
分类: 标签:

描述

●  产品概述及用途

气动三片式球阀体积小,阀体是由三部分阀壳组装而成,并且由四只较长螺栓从两端夹住中间阀体与阀球而成。气动三片式球阀的优点是维修拆卸时不用拆卸管路螺纹,而直接拆卸四只螺栓,阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。

●  特点与标准

具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。
耐火,防静电处理,阀杆防爆出装置,保证系统安全。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。

●  主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-100mm
公称压力 1.6MPa-6.4MPA
适用温度 -30℃~450℃
连接方式 法兰式,螺纹式,焊接式,卡箍快装式
阀体结构 O型浮动球
阀体材质 WCB、304、316、316L等
阀板材质 WCB、304、316、316L等
阀座衬里 PTFE、PPL、硬密封等
适用介质 蒸汽、水液,气体等
●  气动三片式球阀尺寸图
