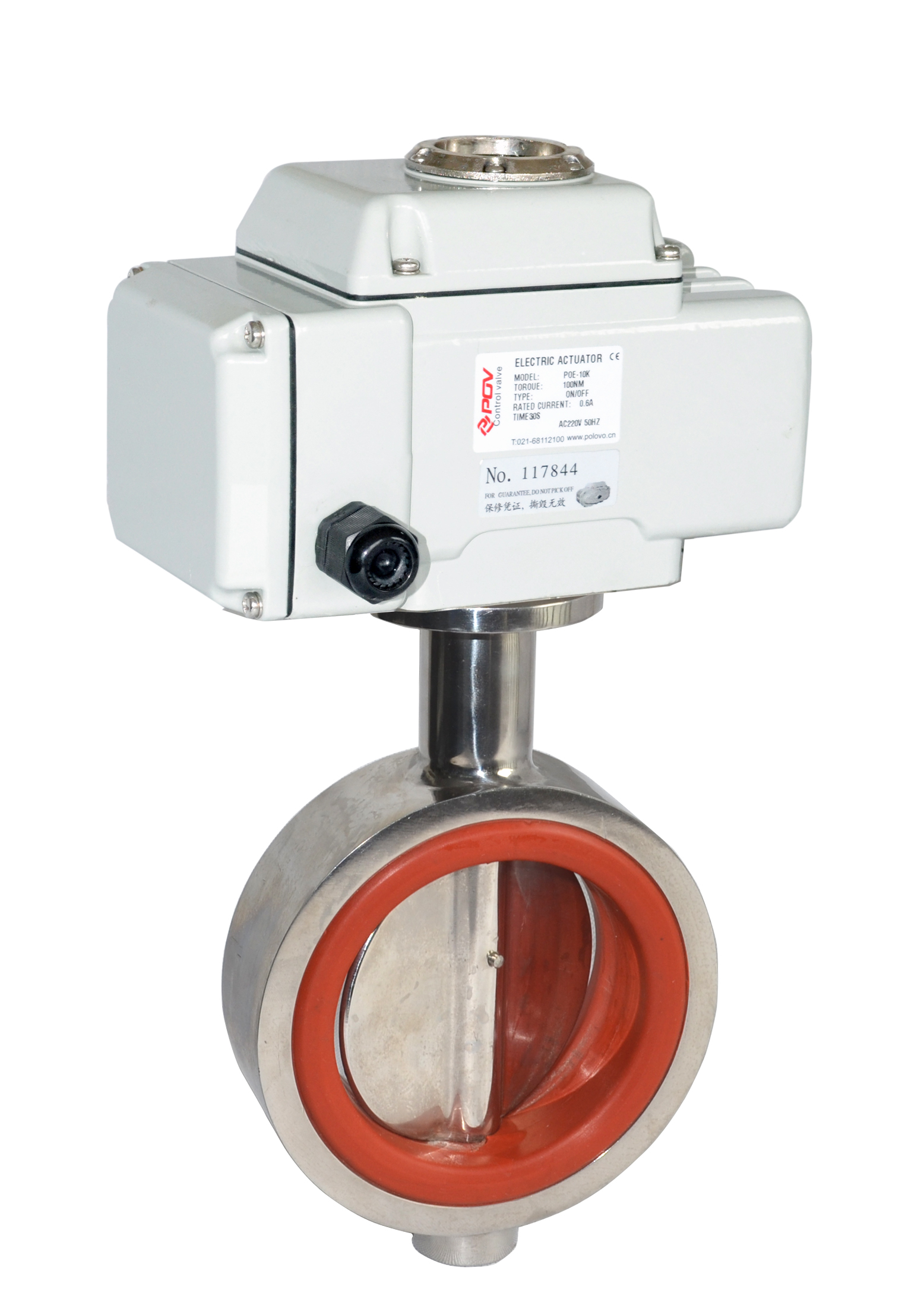

卫生型电动对夹蝶阀

  • 阀体材质:304、316、316L等
  • 阀芯材质:304、316、316L等
  • 阀座材质:PTFE、氟橡胶、硅橡胶
  • 连接方式:对夹式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN10、PN16
  • 电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途

卫生级电动蝶阀(对夹式)是经过精密检验流程和严格品质管理,采用内外抛光和灭菌处理。卫生级蝶阀是医药化工、食品等工业管道中应用最为常用的阀门品种之一,有对夹式、卡箍快装及外螺纹等连接方式。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。不适用于有固体颗粒和温度偏高的工艺介质中。电动执行器控制部分有开关式和调节式等

●  特点与标准

※  密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
※  阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
※  阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
※  法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选

●  产品主要性能参数
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4 、 EX dII CT5调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-300mm
公称压力 1.0MPa、1.6MPa
适用温度 -30~+450℃
连接方式 对夹式、凸耳对夹式、法兰式
阀体结构 中线对夹式
阀体材质 304、316、316L
阀板材质 304、316、316L
阀座衬里 PTFE、氟橡胶、硅橡胶
适用介质 食品、饮料、制药、乳制品、啤酒以及精细化工、包装机械、罐装机械等
●  卫生型电动对夹式蝶阀尺寸图
