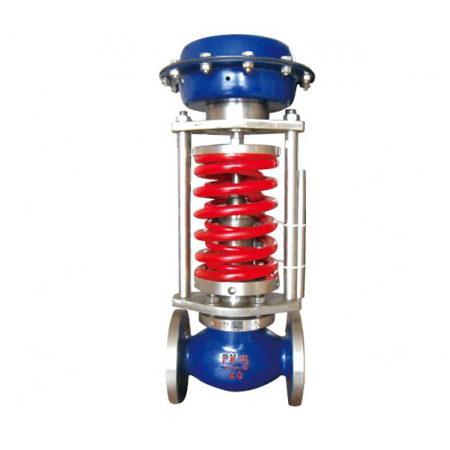

自力式压力调节阀-减压型安装于阀后

  • 阀体材质: WCB、304、316
  • 阀芯材质: WCB、304、316
  • 阀盖形式: 标准型、常温型、高温型、低温型、散热型、波纹管密封型
  • 压力等级: PN16、PN25、PN40、PN64
  • 阀座结构: 单座型、压力平衡型、双座
  • 流量特性: 快开型
  • 作用方式: 阀前泄压型、阀后减压型
  • 调压范围: 15-3000KPA

描述

自力式压力调节阀是利用介质自身能量实现自动调节的控制阀,可对压力、温度、流量、液位调节,能在无电、无气场所工作,达到简化设备,节约能源。应用于石油、石化、电力、冶金、食品、机械、楼宇建筑。对各种气体、液体及蒸汽减压、稳压(用于阀前或阀后)自动控制.

产品特点

自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质本身压力变化而实现自动调节,具有压力波动小,节约能源的特点。
自力式压力调节阀有泄压用阀前压力调节型、减压用阀后压力调节型和差压调节型三大类,压力分段范围30-3000KPa,配用不同的检测执行机构,广泛应用于蒸汽、各种气体减压稳压或泄压的自动控制。

阀体部分

结构大类:自力式
阀芯型式:压力平衡型
结构类型:单座型、套筒型、双座型

连接尺寸及标准

连接方式:法兰 (标准型) 螺纹、焊接 (须用户指定)
法兰标准:PN16钢制法兰按GB/T9113.1 PN40钢制法兰按GB/T9113.2
密封面型式:PN16为突面(RF); PN40为凹凸面,阀体为凹面;
法兰端面距:GB12221-89
薄膜执行机构气信号接口:内螺纹M16×1.5、M10X1、RC1/4
连接方式、阀体法兰及法兰端面距可按用户指定的标准制造,如:ANSI、DIN、JIS等标准。

技术参数表

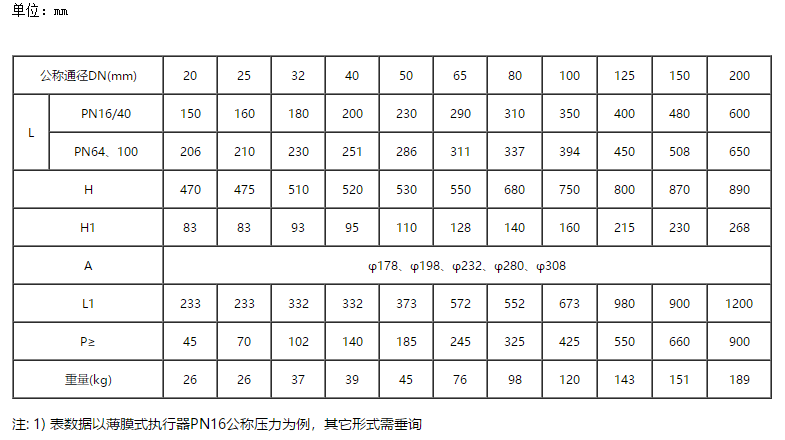

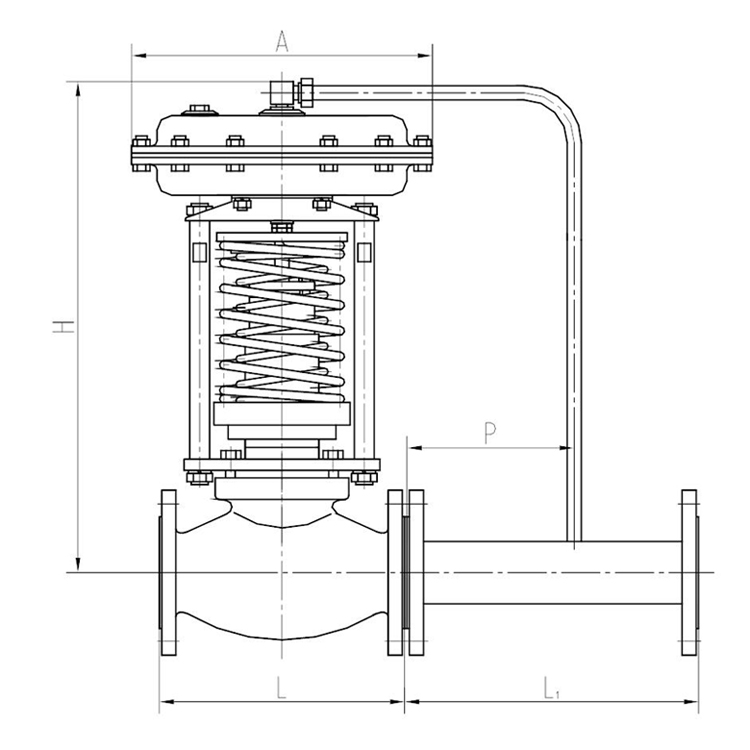

外形尺寸及重量
