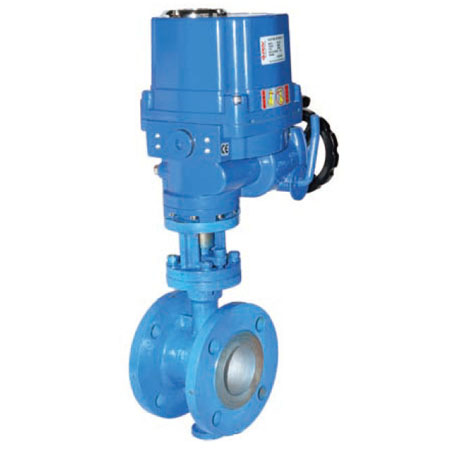

三偏心硬密封防爆电动蝶阀 耐温高耐高压

  • 阀体材质:WCB、304、316、316L等
  • 阀芯材质:WCB、201、304、316、316L、2507、1.4529等
  • 阀座材质:EPDM、NBR、VITON、PTFE、硬密封、STL合金等
  • 连接方式:法兰式 、对夹式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN10、PN16、PN25、PN40、PN64
  • 电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途

硬密封防爆电动蝶阀的防爆等级为EXdII BT4 隔爆型的,蝶阀密封原理利用偏心结构,做到了阀门启闭时蝶板与阀座间几乎无磨擦现象发生。阀杆的扭矩通过蝶板直接传递至密封面,从而杜绝了打开普通阀门时所常见的跳跃现象。这意味着偏心蝶阀几乎可以从0开度开始即进入可调控区域,直至90开度。其正常调控比是一般蝶阀的2倍以上,调控比最高可高达100:1以上。这为偏心蝶阀作为调控阀使用创造了良好的条件。硬密封防爆电动蝶阀适用于适用高温、高压、带稍许颗粒、浆液等需要做防爆处理的介质工况,有流量切断与调节两种。

●  特点与标准

金属密封可适用于带稍许颗粒、浆液的介质中
适用温度可达425℃,最高压力6.4MPa
密封时几乎无摩擦,保证扭矩更小,密封性更好
法法兰对夹孔连接适用多种标

●  产品主要性能参数
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4 、 EX dII CT5调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-1000mm
公称压力 1.0MPa~6.4MPa
适用温度 -30~+450℃
连接方式 对夹式、凸耳对夹式、法兰式
阀体结构 三偏心结构
阀体材质 WCB、铝合金、WCB、304、316、316L
阀板材质 WCB、201、304、316、316L、2507、1.4529
阀座衬里 硬密封
适用介质 高温油类、水液,高温气体等

●  三偏心防爆电动蝶阀尺寸图
