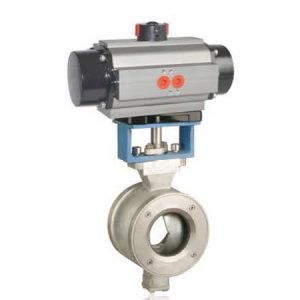

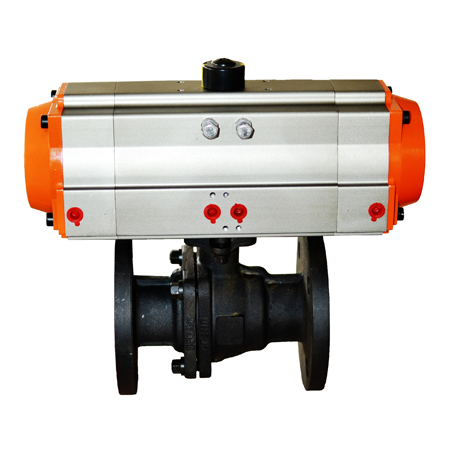

二段式气动球阀 用于定量装车罐装系统

  • 阀体材质:WCB、304、316、316L等
  • 阀芯材质:WCB、304、316、316L等
  • 阀座材质:PTFE、PPL、合金+STL
  • 连接方式:对夹式、法兰式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN16、PN25、PN40、PN64等
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮

描述

●  二段式气动球阀产品概述及用途

二段式气动球阀是用于定量罐装系统中实现分程控制的气动阀,主要球阀、三段式气动执行器、限位开关、2个电磁阀、限位开关、气源过滤器组成。二段分程控制即:0°,45°,90°或0°,90°,180°,中位置可以选择任意位置。产品主要用于石油、化工、包装等罐装装车系统中。

●  特点与标准

实心球芯,用料足。同等规格产品比同行重。
耐火,防静电处理,阀杆防爆出装置,保证系统安全。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。

●  主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-350mm
公称压力 1.6MPa、2.5MPA
适用温度 -30~450℃
连接方式 法兰式、螺纹式、焊接式、卡箍快装式等
阀体结构 O型浮动球
阀体材质 WCB、304、316、316L等
阀板材质 WCB、304、316、316L等
阀座衬里 PTFE、PPL、硬密封
适用介质 蒸汽、水液、气体、油品等
●  二段式气动球阀工作原理图
