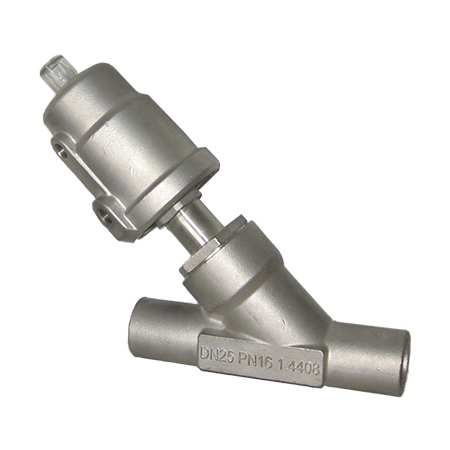

全不锈钢气动焊接式角座阀

  • 阀体材质: 304、316、316L
  • 阀芯材质: 304、316、316L
  • 连接方式: 螺纹、法兰、焊接、卡箍
  • 阀座密封: PTFE、F46
  • 压力等级: PN16
  • 控制方式: 常闭式、常开式、双作用往复式
  • 气缸材质: PA、不锈钢
  • 电气定位器: 智能调节型输入输出4-20MA

描述

●  产品概述及用途

全不锈钢气动焊接式角座阀保持流速能够节省空间,它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀,外形独特,结构紧凑。采用软密封功能,不受介质流向控制。可作为切断作用,也可流量调节作用。气动卡箍角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点。

●  特点与标准

※  使用寿命是同等介质情况下,比同类竞争产品工作寿命长。
※  易安装,气孔接口可在360度上任意选定位置安装。
※  具有阀门开或关位置显示
※  阀体角座结构,可实现大流量(特别是与普通截止阀相比较),结构紧凑响应快。

●  主要性能参数
气动执行器 双作用、单作用气开式、单作用气关式
气缸材质 聚氨酯PA、不锈钢
公称通径 DN15-DN100
公称压力 1.6Mpa、2.5MPa
适用温度 PTFE:-30℃~180℃、F46:-30℃~220℃(执行器必须不锈钢)
连接方式 螺纹,焊接,法兰,卡箍,快装
设计标准 GB,ANSI,DIN,ISO
阀体材质 304、316、316L
阀芯材质 304、316、316L
阀座材质 PTFE、F46
型号输入 1-5V、0-10V、4-20MA
适用介质 水,蒸汽,空气,油脂等
可选附件 电磁阀、限位开关、电气定位器等(可选防爆型,防爆等级:BT4、CT6)
●  全不锈钢气动焊接式角座阀尺寸图
