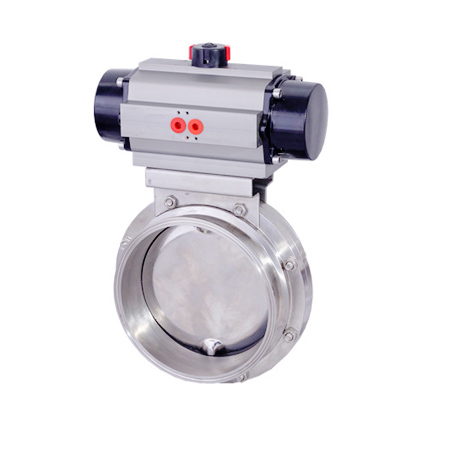

卡箍快装式气动蝶阀

  • 阀体材质: 304、316、316L
  • 阀板材质: 304、316、316L
  • 阀座材质: 硅橡胶、氟橡胶
  • 连接方式: 卡箍、DIN螺纹、国标螺纹、焊接
  • 连接标准: 3A、ISO、DIN、IDF、SMS
  • 压力等级: PN16
  • 气动执行器: 双作用、单作用常闭、单作用常开
  • 气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮等

描述

●  产品概述及用途

卡箍快装式气动蝶阀的阀体是采用抛光,阀体表面光滑,阀腔内无介质积存区域,不会产生潜在的交替污染。快装是安装方便快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。卡箍快装式气动蝶阀被广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。



●  主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-219mm
公称压力 1.0~1.6MPa
适用温度 -29~130℃
连接方式 卡箍快装式、对夹式(可选)、螺纹(可选)
阀体结构 A型
阀体材质 304,316,316L
阀板材质 304,316,316L
阀座衬里 硅橡胶、氟橡胶、PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性介质
●  尺寸图
