描述
● 产品概述及用途

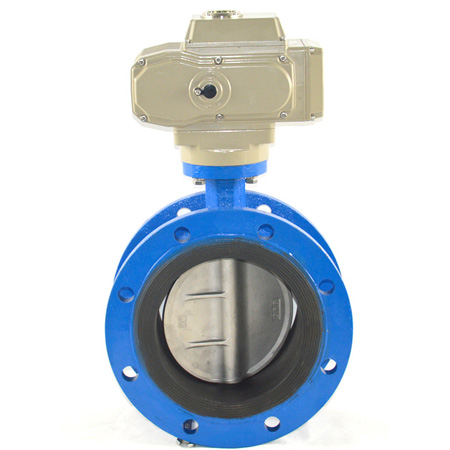

法兰式电动蝶阀是工业管道中应用最为常用的阀门品种之一。电动蝶阀它是通过电动执行器正反转旋转90°慢开式,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
● 特点与标准
密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
法兰对夹孔连接适用多种标准,有不锈钢阀体与FTFE阀座可选
● 产品主要性能参数
电动执行器 | 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA |
防爆电动执行器 | EX dⅡBT4 EX d11 CT6调节型、开关型 |
电压 | AC220V、AC110V、AC380V、DC12V、DC24V、DC110V |
公称通径 | DN50-2000mm |
公称压力 | 1.0MPa~1.6MPa |
适用温度 | -30~+150℃ |
连接方式 | 对夹式、凸耳对夹式、法兰式 |
阀体结构 | A型 |
阀体材质 | 球墨铸铁、铝合金、WCB、304、316、316L |
阀板材质 | 球铁镀镍、尼龙、304、316、316L、2507、1.4529 |
阀座衬里 | PTFE、EPDM、NBR |
适用介质 | 油类、水液,气体等 |
