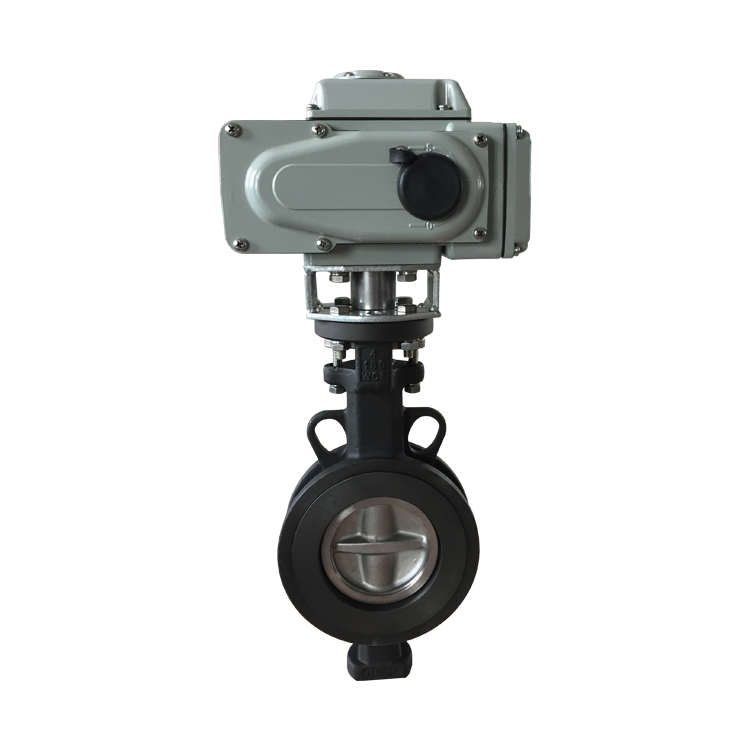

高性能电动蝶阀 双偏心结构 百万寿命

  • 阀体材质:WCB、304、316、316L等
  • 阀芯材质:WCB、201、304、316、316L、2507、1.4529等
  • 阀座材质:PTFE、R-TFE、硬密封、STL合金等
  • 连接方式:法兰式 、对夹式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN10、PN16、PN25、PN40、PN64
  • 电动执行器:普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA

描述

●  产品概述及用途

铸钢电动高性能蝶阀采用带有球形密封表面的双偏心蝶板,配以单片挠性唇式密封座,适用于要求可靠密封和良好调节特性的场合。由于双偏心蝶板的设计,该阀门具有严密的密封性能,超长的使用寿命。可作快速切断或调节流量之用。产品适用于各种工业管道中液体和气体(包括蒸汽)的输送。经特选,也可用于特殊介质,如氯气、氧气、高真空、抗硫或腐蚀性介质。产品还可具有防火结构供选择。连接方式可采用对夹式或用于大管径及管路经终端的凸耳式单法兰设计。电动执行器控制部分有开关式和调节式等。

●  特点与标准

※  使用单一的PTFE阀座设计,弹性好,可靠性高
※  唇缘式密封结构可补偿温度和压力的变化
※  使用寿命长,维修量小
※  双向达到无气泡密封
※  偏心轴和偏心蝶板设计
※  在开启和处于中间位置时阀座与蝶板不发生接触;
※  在阀座上下部位无磨损点
※  扭矩低,对操作机构要求小
※  具有优良的控制特性
※  流量特性曲线等比变化
※  调节范围广
※  即使用于控制仍能紧密密封

●  产品主要性能参数
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出/电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4 、 EX dII CT5调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-2000mm
公称压力 1.0MPa~6.4MPa、150LB、300LB
适用温度 -30~+450℃
连接方式 对夹式、凸耳对夹式、法兰式
阀体结构 双偏心结构
阀体材质 WCB、304、316、316L
阀板材质 WCB、304、316、316L、2507、1.4529
阀座衬里 PTFE、R-TFE、硬密封
适用介质 高温油类、水液,高温气体等
●  无头高性能蝶阀图片
