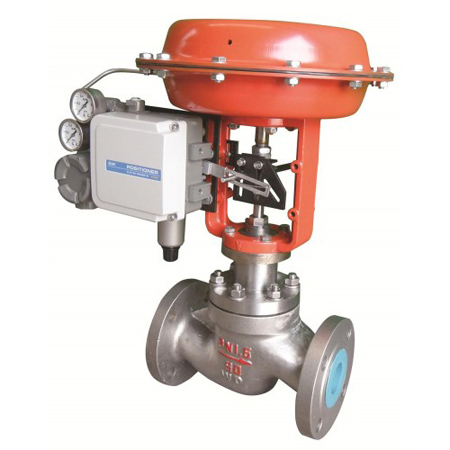

气动薄膜单座调节阀

  • 阀体材质: WCB、304、316、316L
  • 阀芯材质: 304、316+STL/PTFE
  • 阀座材质:304、316+STL/PTFE
  • 连接方式:法兰、螺纹、焊接
  • 阀座形式: 单座、双座、套筒
  • 阀盖形式: 标准型、低温型、散热型、波纹管密封型
  • 气动执行器: 多弹簧式薄膜执行器
  • 气动附件: 电气定位器、空气过滤减压阀、手轮、保位阀
分类:

描述

●  气动薄膜单座调节阀产品概述及用途

气动薄膜单座调节阀采用顶导向结构,阀体结构紧凑,流体通道呈S流线型,压降损失小流通量大,可调范围广,流量特性精度高。阀芯导向部分的导向面积大,具有抗振性能强的特点,阀座关闭性能符合G B/下4213-92标准,调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求可靠性及关闭性能高的高温,低温及阀前后压差不大场合下使用。
薄膜式气动套筒调节阀广泛应用于石油、化工、电力、轻纺、造纸等行业,特别适用于阀前后压差较小,泄漏量要求小的工作场合。

●  气动薄膜单座调节阀产品特点

直通单座调节阀是一种顶导向结构的调节阀。采用球形阀体,具有结构紧凑、调节精度高、压缩损失小、流量特性精确、导向面积大、防振动等特点。
按工况要求可配用气动、电动执行结构,整机输出力大、动作灵敏 可调节范围大、维护方便,可用于控制各种不同工况的流体,适应各种苛刻的工作条件。
广泛应用于石油、化工、电力、轻纺、造纸等行业,特备适用于泄露量小、阀前阀后压差不大的工作场合。

●  气动薄膜单座调节阀阀体部分

结构大类:单座
阀芯型式: 柱塞式
结构类型:标准型、调节切断型、散热型、波纹管密封型、低温型。

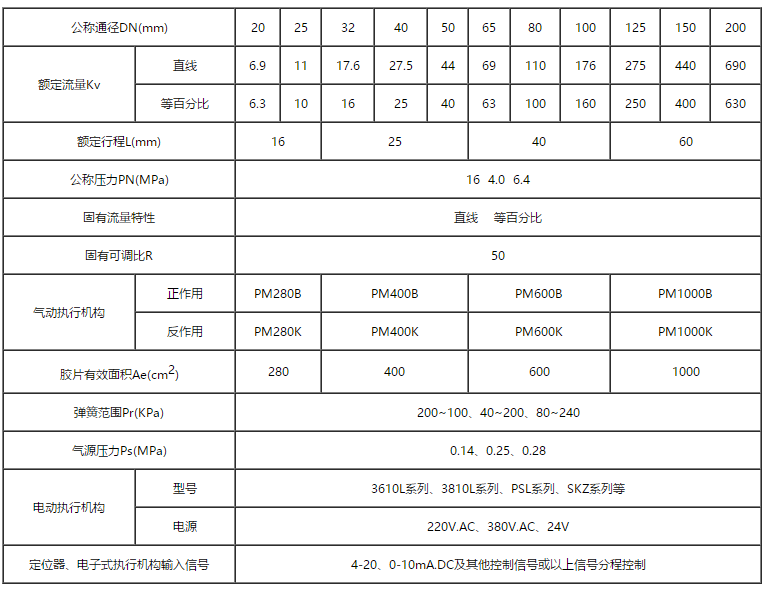

●  气动薄膜单座调节阀技术参数表

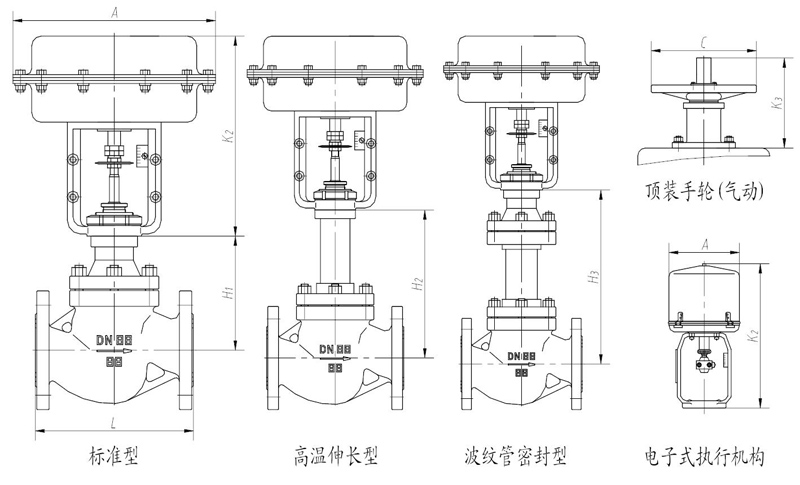

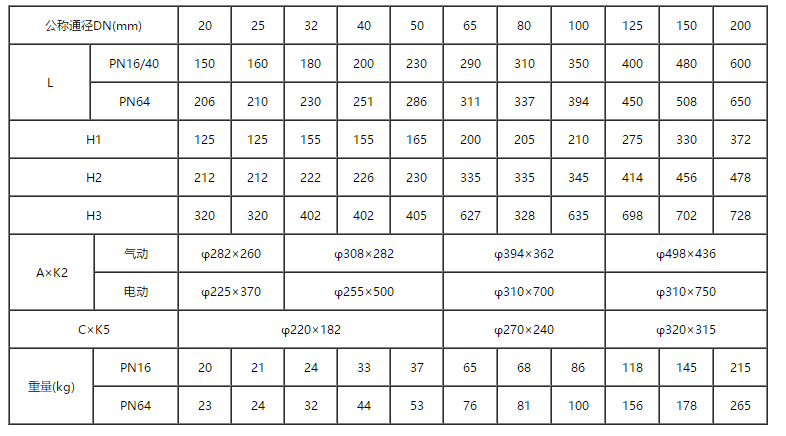

●  薄膜式气动套筒调节阀尺寸图
