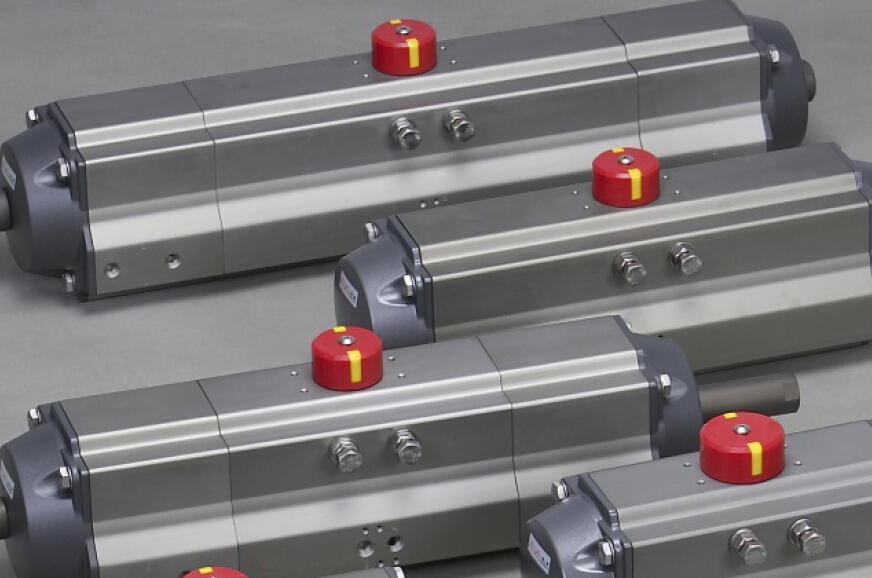

三段式气动执行器 用于90度旋转球阀 蝶阀

  • 扭矩范围: 10-10000NM
  • 行程范围: 0-90度
  • 防护等级: IP67
  • 控制方式: 双作用、单作用常闭、单作用常开
  • 结构方式: 齿轮齿条活塞式
  • 可配阀门: 蝶阀、球阀、风阀
  • 表面处理: 硬质氧极阳化
  • 可配附件: 电磁阀、空气过滤减压阀、回讯器、手轮、电气定位器
分类:

描述

三段式气动执行器有0°-45°-90°和 0°-90°-180°,在气口2,进气后,活塞向两端运动被两端辅助活塞产生机械限位,实现中间位置。可以利用两端调节,如20°、30°50°、75°和95°、120°、130°、150°、175°等 三段式气动执行器主要用于定量装车,定量罐装系统中,对控制的球阀实现分程控制。

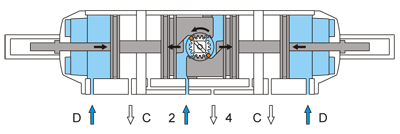

三段式气动执行器工作原理中间位置:

气源压力同时进入2口和D口,空气从4口和C口排出,2口作为内部活塞移动,D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

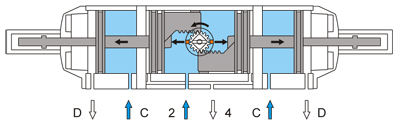

全开位置:

气源压力同时进入2口和c口,空气从4口和D口排出,2口的内部活塞继续移动,C口为解除辅助活塞推杆限制定位,使内部活塞顺利到达全开位置。

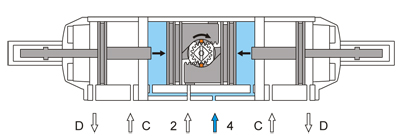

全关位置:

气源压力进入4口,空气从2口排出,内部活塞向中间方向移动到达全关位置。可提供0°-45°-90°,弹簧回位型号规格,在断气断电时(或气源故障),通过弹簧迫使内部活塞回位到全关位置。

三段式气动执行器输出扭矩N.M

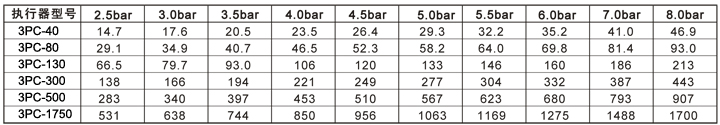

双作用

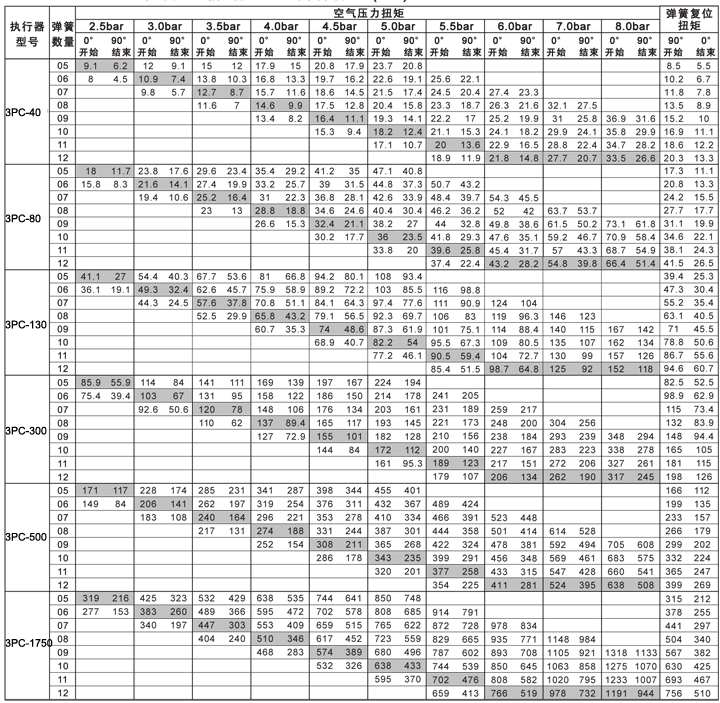

单作用
