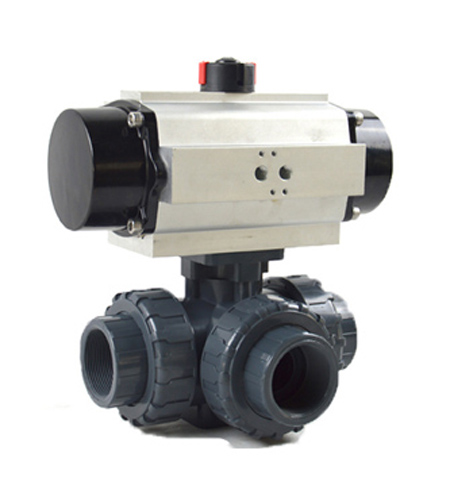

UPVC三通气动球阀 三通L型 T型流量

  • 阀体材质:UPVC、PVC、PP、PPH、CPVC、PVDF
  • 阀芯材质:UPVC、PVC、PP、PPH、CPVC、PVDF
  • 阀座材质:PTFE
  • 连接方式:双由令活接式 、承插焊、法兰
  • 由令标准:GB
  • 压力等级:PN10、PN16
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮
分类: 标签:

描述

●  产品概述及用途

UPVC三通气动球阀是有二位三通upvc双由令球阀和气动执行器组合而成,upvc气动三通球阀有2种流向,可以做分流,也可做合流,具体流向需根据实际要求做选型。upvc三通气动球阀它的密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修等优点。气动球阀适用于水、溶剂、酸和天然气、氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀可以为双由令活接也可以紧密一体式。

●  特点与标准

体积小、重量轻、耐腐蚀性强
外型结构紧凑美观、本体重量轻容易安装
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
结构紧密,尺寸精度高。外观精美。

●  产品主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN10-100mm
公称压力 1.0MPa、1.6MPa
适用温度 PTFE:-30~+80℃
连接方式 法兰式,双由令,胶黏式
阀体结构 浮动球三通L型、T型
阀体材质 UPVC,CPVC,PPH,PVDF
阀板材质 UPVC,CPVC,PPH,PVDF
阀座衬里 PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性介质
●  UPVC三通气动球阀流向图

●  UPVC三通气动球阀产品尺寸参数
