Y型气动三通阀 135°结构

  • 阀体材质:WCB、304、316、316L等
  • 阀芯材质:WCB、304、316、316L等
  • 阀座材质:PTFE、PPL、合金+STL
  • 连接方式:对夹式、法兰式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN16、PN25、PN40
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮

描述

●  产品概述及用途

Y型气动三通阀有两种阀体结构,阀体间的夹角相互成120°、135°二种阀体结构形式,其中135°夹角又可称为45°。Y型气动三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。配电动执行器、气动执行器实现自动化控制。

●  特点与标准

流道平坦、流体阻力小,流通能力强。
介质无滞留,不会造成二次污染。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。

●  主要性能参数



气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-350mm
公称压力 1.6MPa-2.5MPA
适用温度 PTFE:-30~+180℃,硬密封
连接方式 法兰式
阀体结构 Y型120°、Y型135°、Y型45°
阀体材质 WCB、304、316、316L
阀板材质 WCB、304、316、316L
阀座衬里 PTFE、PPL、硬密封
适用介质 粉料
●  Y型气动三通阀135°流向图

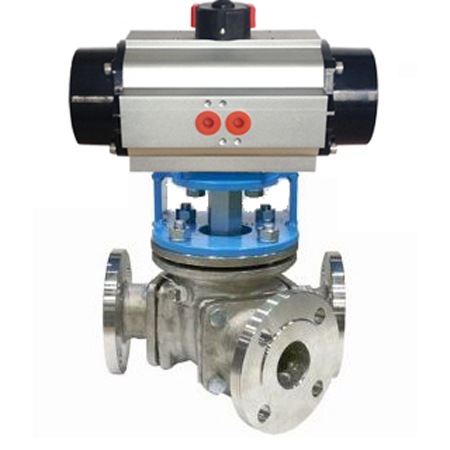

●  Y型气动三通阀135°图
