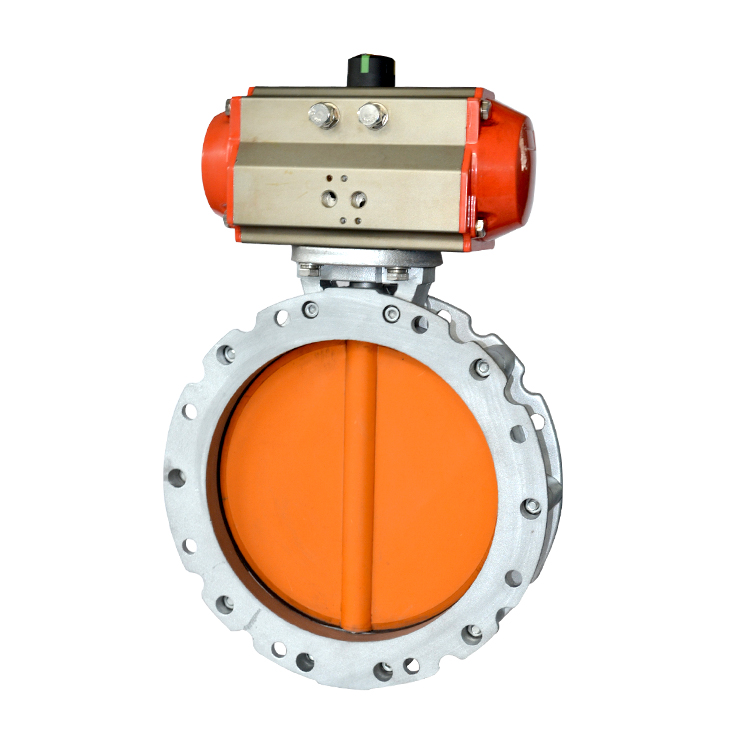

铝合金气动粉体蝴蝶阀 法兰 单法兰2种连接方式

  • 阀体材质:铝合金
  • 阀板材质:WCB+高分子耐磨材料
  • 阀座材质:NBR耐磨材料
  • 连接方式:法兰式、单法兰
  • 法兰标准:GB、ANSI、JIS、DIN
  • 压力等级:PN10、PN16
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

描述

●  产品概述及用途

铝合金气动粉体蝴蝶阀是一款专门用于粉体及颗料物料工业产品输送管路上用的气动阀,它的蝶板内衬采用耐磨分子材料,与耐磨密封件配合使用,适用于重力落料和气体输送的粉体/颗料物料处理系统。安装于料斗、筒仓、螺旋输送机出口。

●  产品主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN100-400mm
公称压力 PN1.0MPa、PN1.6MPa
适用温度 -20~100℃
连接方式 法兰式
阀体结构 A型
阀体材质 压铸铝合金
阀板材质 NBR、碳钢表面覆耐磨高分子材料
阀座衬里 NBR耐磨橡胶
适用介质 水、液体、气体、油类、酸碱腐蚀性介质
●  铝合金粉体蝶阀尺寸图
