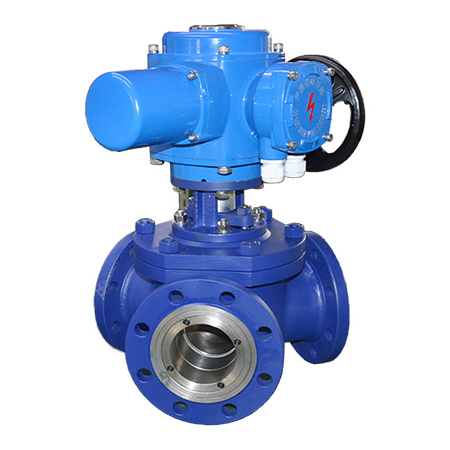

电动三通Y型球阀 135度/120度2种结构

  • 阀体材质:WCB、304、316等
  • 阀芯材质:WCB、304、316等
  • 阀座材质: PTFE、PPL、 硬质合金、表面喷焊、氮化钨
  • 连接方式:法兰等
  • 法兰标准: GB、ANSI、DIN、JIS
  • 压力等级: PN10、PN16
  • 结构形式:135度(45度)、120度
  • 电动执行器: 开关型、调节型、防爆型

描述

●  产品概述及用途

Y型电动三通球阀的球体分120°型和135°型,利用电动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。(用户在订购时需先提供阀体结构),Y型电动三通球阀因为流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。被广泛应用于粉料输送行业。

●  特点与标准

※  流道形成120度、135度切换,流道平坦、阻力小、流通能力强
※  球心与阀座密封根据实际的工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬化材料等多种先进工艺
※  软密封最高温度250度
※  硬密封碳钢不超过425℃,不锈钢不超过450℃。

●  主要性能参数
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT5、调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-300mm
公称压力 1.0~1.6MPa
适用温度 -30~+450℃
连接方式 法兰
法兰标准 GB、ANSI、DIN、JIS
阀体结构 135度、120度
阀体材质 WCB、304、316等
阀芯材质 WCB、304、316等
阀座衬里 PTFE、PPL、 硬质合金、表面喷焊、氮化钨
适用介质 粉体、水液、气体等
● Y型电动三通球阀流向图



● Y型电动三通球阀尺寸图
