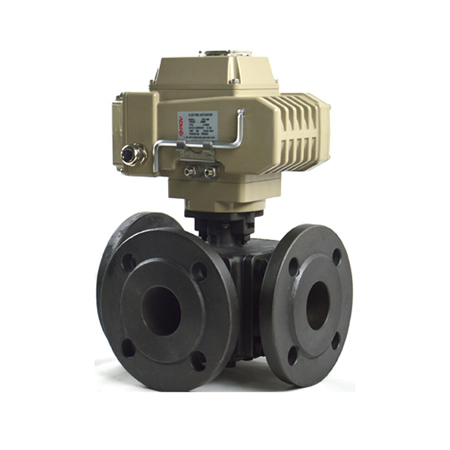

法兰式电动三通球阀 高平台结构

  • 阀体材质:304、316、316L等
  • 阀芯材质:304、316、316L等
  • 阀座材质: PTFE、PPL、硬密封等
  • 连接方式:卡箍式、快装式
  • 法兰标准: GB、ANSI、DIN、JIS
  • 压力等级:PN10~PN64
  • 结构形式:三通L型、三通T型
  • 电动执行器: 开关型、调节型、防爆型

描述

●  产品概述及用途

法兰式电动三通球阀的球体分L型和T型,利用电动执行器带动球体经90度的旋转动作来达到换向的控制目的,或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。(用户在订购时需先提供流向图),电动三通阀的密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电动执行机构,电动球阀分开关式和调节式两种控制方式,可以做防爆。法兰连接的管路能保持良好密封性能,便于维修更换,同时便于管路的封闭。电动三通球阀被广泛应用于石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭等行业。

●  特点与标准

※  耐火、防静电设计
※  止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
※  阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
※  阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
※  由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
※  下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
※  阀杆防爆出装置
※  阀球上设计有压力平衡孔
※  双层阀杆填料与对压碟型弹片装置

●  主要性能参数
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT5、调节型、开关型
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15~DN300
公称压力 1.0MPa~PN6.4MPa
适用温度 -30~+45℃
连接方式 法兰式
法兰标准 GB、ANSI、DIN、JIS
阀体结构 三通L型、三通T型
阀体材质 WCB、304、316、316L等
阀芯材质 304、316、316L等
阀座衬里 PTFE、PPL、硬密封等
适用介质 水、蒸汽、油、卫生医药机械、食品饮料机械、印染机械配套等
● 法兰式电动三通球阀流向图
