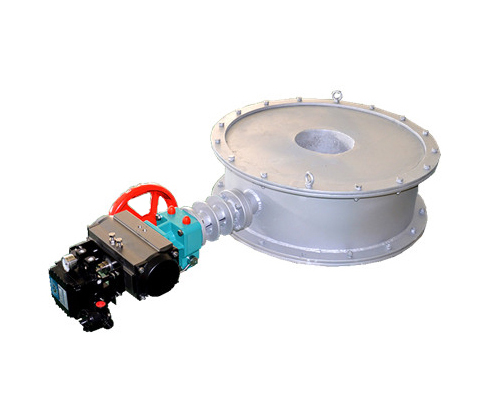

高温内衬浇注料电动通风蝶阀 耐温1300℃

  • 阀体材质:铸钢、304、316、316L、310S 双相钢等
  • 阀板材质:铸钢、304、316、316L、310S 双相钢等
  • 阀座材质:高温浇注料
  • 连接方式:法兰
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:0-PN16
  • 电动执行器:开关型、调节型、防爆型
  • 电压等级:AC220V、AC110、AC380V、DC24V、DC12等

描述

● 电动通风蝶阀产品概述及用途

高温内衬浇注料电动通风蝶阀引进并学习国外先进技术,参照 GB/T-12238-2008 、GB/T26640-2011 标准 , 设计为法兰式 ; 本系列高温蝶阀广泛应用于冶金,化工,建材,电站等行业中的超高温气体管道中,作为高温气体介质调节或切断;与各种执行器(电动,气动,蜗轮)配套使用组成不同性能的阀门,可实现远距离控制和自动调节和切断。

● 电动通风蝶阀特点与标准

※  高温蝶阀采用优质碳钢和耐高温合金钢焊接,型小轻便,装修容易.吻合部双重设计,增强牢固。
※  蝶板采用中线垂直型结构,过流面积大、流阻小、开关灵活﹑操作方便﹑节时又省力.
※  内衬及蝶板全是浇注料
※  焊接数据依照标准: GB/T12224-2005、GB/T19866-2005。
※  驱动装置符合JB/T8864-2004、以及JG/T8528-1997,GB/T12222-1989等标准。
※  制造与验收标准:QB/THQB0102-1999、GB/T26480-2011、JB/T248-1985。
※  假如温度过高,颈部增加散热片来降温保护驱动装置。

● 电动通风蝶阀主要性能参数
公称直径(mm) DN50~DN2400(有效通径)
公称压力 (MPa) 0.01 ~0.6
强度试验压力(MPa) PN x 1.5 倍
适用温度(℃) ≤1300
泄漏率 1~2%泄露
介质流向 任意方向
电动执行器 普通开关型、无源触点开关型、电位计型带电阻输出、电位计型带4-20mA、调节型输入输出4-20mA
防爆电动执行器 EX dⅡBT4   EX d11 CT6、调节型、开关型
电压选择 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
适用介质 蒸气、高温气体、含尘废气、高粘度的液体等
材质选择 WCB、304、316、310S等
安装方向 任意
