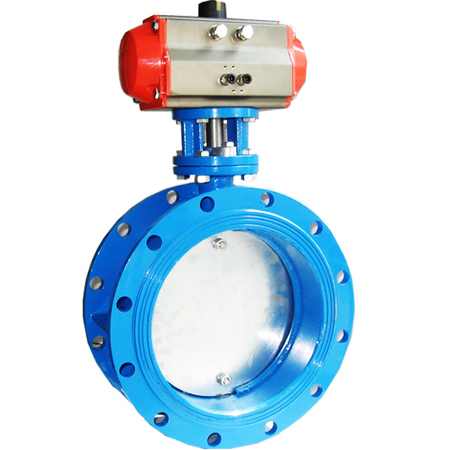

气动通风蝶阀 烟气 废气专用

  • 阀体材质:镀锌、WCB、304、316、316L、310S等
  • 阀板材质:镀锌、WCB、304、316、316L、310S等
  • 阀座衬里:本体密封;泄漏率:<3%
  • 连接方式:法兰式
  • 连接标准:GB、ANSI、JIS、DIN、来图订制
  • 公称压力:0~1.6MPa
  • 气动执行器: 双作用、单作用常闭、单作用常开
  • 气动附件: 电磁阀、空气过滤减压阀、电气定位器、手轮等

描述

●  产品概述及用途

气动通风蝶阀采用的是中线结构,工艺是采用钢板卷弯后与两片法兰焊接设计而成,阀板边缘与壳本无接触,留有微小间隙。阀板关闭时没有摩擦,扭矩轻、结构简单、安装方便。主要用于化工、建材、电站、玻璃等行业中通风系统流量调节及截止作用。

●  主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380、DC12V、DC24V、DC110V
公称通径 DN50-4000mm
公称压力 0.05~1.6MPa
适用温度 本体密封
连接方式 法兰式
阀体结构 A型
阀体材质 镀锌、WCB、304、316、316L、310S等
阀板材质 镀锌、WCB、304、316、316L、310S等
阀座衬里 本体密封
适用介质 空气、烟气、废气等混合气体
泄漏率 <3%
●  尺寸图
