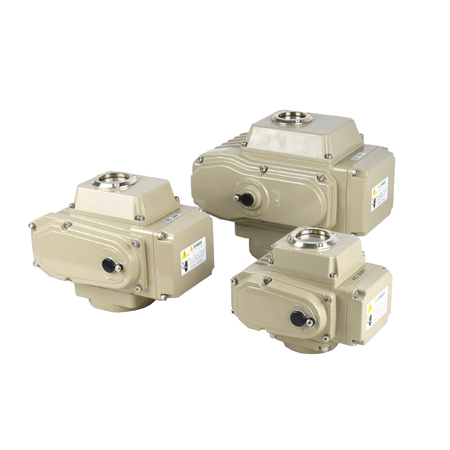

POE电动执行器产品概述及用途
POE系列电动执行器是一款精小型电动执行器，它用于控制0°～90°旋转的阀门，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，对阀门起到控制开关和流量调节等功能。广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V/DC24V等交流电源为驱动电源，以4-20mA、0-10V 、1-5V控制信号，可控制阀门开关和调节。实现自动化控制，POE电动执行器最大输出扭矩可达6000NM。
POE电动执行器性能参数
| 型号功能 | POE-05 | POE-10 | POE-16/20 | POE-25 | POE-50 | POE-100 | POE-200 |
| 电源 | AC24V/110V/220V/230V/240V/380V 50/60HZ DC24V/12V ±10%允许波动。其它电压可定制 | ||||||
| 力矩 | 50N.M | 100N.M | 160N.M | 250N.M | 500N.M | 1000N.M | 2000N.M |
| 时间 | 30S | 30S | 30S | 30S | 30S | 60S | 100S |
| 电机 | 15W/H | 23W/H | 23W/H | 50W/H | 90W/H | 100W/H | 100W/H |
| 工作电流 | 0.25A | 0.6A | 0.7A | 0.8A | 1.2A | 1.3A | 1.3A |
| 重量 | 2.5KG | 3.7KG | 3.7KG | 6.8KG | 8.0KG | 12KG | 12KG |
| 转动角度 | 0 ～360 | 0 ~90 | |||||
| 环境温度 | -30C~+60 C | ||||||
| 耐电压值 | 1500VAC/１分钟 | ||||||
| 防护等级 | IP66，可定制IP68 | ||||||
| 限位挡块 | 机械式行程挡块、电子限位开关 | ||||||
| 手动操作 | 附带手柄 | ||||||
| 安装角度 | 任意角度 | ||||||
| 控制方式 | 开关型：有源灯指示、无源触点反馈、电阻反馈(1KΩ或500Ω)、4-20mA智能调节型：输入输出4-20mA或0-10V或1-5V | ||||||
| 可选附件 | 除湿加热器、过扭矩保护器、故障信号反馈以及7-8秒开关时间 | ||||||
| 外壳 | 防水级别 | |
| 电机电源 | AC24V/110V/220V/230V/240V/380V 50/60HZ DC24V/12V ±10%允许波动。其它电压可定制 | |
| 控制信号 | 开关型：有源灯指示、无源触点反馈、电阻反馈(1KΩ或500Ω)、4-20mA智能调节型：输入输出4-20mA或0-10V或1-5V | |
| 电机 | 鼠笼异步电动机 | |
| 限位开关 | 2 X 开/关， SPDT,250V AC 10A | |
| 辅助限位开关 | 2 X 开/关， SPDT,250V AC 10A | |
| 行 程 | 90°±10° (180°/270°可选) | POE-05 0-360° |
| 失效保护/操作温度 | 内置过热保护，开120℃ ±5℃ /关 97℃ ±5℃ | |
| 指 示 器 | 连续的位置指示 | |
| 手动操作 | 机械手柄 | |
| 自锁装置 | 蜗轮，蜗杆机构提供自锁 | |
| 机械限位 | 2个外部调整螺栓 | |
| 干 燥 器 | 7-10W (110/220V AC)防冷凝 | |
| 接 线 孔 | 1个G3/4 1 Pieces G3/4 | |
| 环境温度 | -20℃– +70℃ | |
| 润 滑 | 铝基润滑脂（EP 型）Grease moly（EP tyte） | |
| 输入输出信号 | 4-20mA、0-10V、1-5V、MODBUS现场总线 |
| 执行器反馈电位器信号 | 500Ω-10KΩ电位器 |
| 输入阻抗 | 180Ω |
| 定位精度 | 0.1%－3.0% |
| 动作模式 | 正反动作模式、可设信号中断时，阀门全开、全关、停止 |
| 温度保护 | 超过80℃停止调节 |
| 标定方式 | 自动标定、手动标定 |
| 其它功能 | 堵转、振荡判定功能。精度自调节功能、缓冲启动，防冲击。错误代码显示故障 |
POE电动执行器接线图
