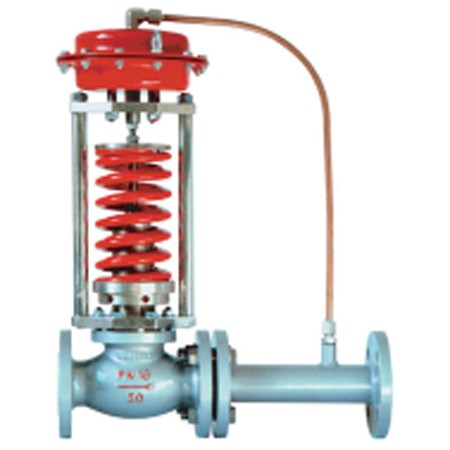

自力式泄压调节阀-阀前泄压型

  • 阀体材质: WCB、304、316
  • 阀芯材质: WCB、304、316
  • 阀盖形式: 标准型、常温型、高温型、低温型、散热型、波纹管密封型
  • 压力等级: PN16、PN25、PN40、PN64
  • 阀座结构: 单座型、压力平衡型、双座
  • 流量特性: 快开型
  • 作用方式: 标准型、常温型、高温型、低温型、散热型、波纹管密封型
  • 调压范围: 15-3000KPA

描述

自力式压力调节阀(简称调压阀)无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。阀前控制为减压阀,阀后控制为泄压。

技术参数表

阀  体
型    式:单座、双座
公称通径:DN20-DN300
公称压力:ANSI150、300、600LB
JIS10、16、20、30、40K
PN1.6、2.5、4.0、6.4MPa
连接方式:法兰:FF、RF、RJ和LG

法兰标准:ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
螺纹:DIN、NPT、RC、BSP、G等
焊接:GB12224-89
密封面形式:PN16凸面、PN40、PN63、PN100为凹面
材    质:WCB、WCC、WC6、304、316、304L、316L
上 阀 盖:标准型(-20℃~+200℃)
低温型(-60℃~-196℃)
散热型(-40℃~450℃)
波纹管密封型
压盖形式:压板式
填    料:V型氟四氟乙稀、柔性石墨
阀内组件
阀芯形式:单座柱塞型、压力平衡型、双座、金属密封、软密封、快开特性
阀芯阀座:304、316、316L+STL
执行机构
形    式:多弹簧式薄膜执行器
膜片材质:丁晴橡胶夹增强涤纶织物
信号接口:内螺纹M16×1.5
性能
额定KV值:参照表
流量特性:快开
作用方式:阀前压力控制
阀后压力控制
压力调节范围:参照表
压力控制精度:±8%
泄露等级:金属密封:小于0.01(ANSI B16.104-1976IV级)
软  密封:小于0.00001%

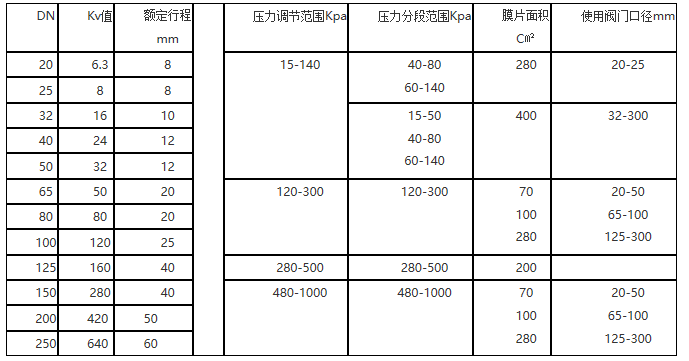

自力式压力调节阀KV值及压力调节范围

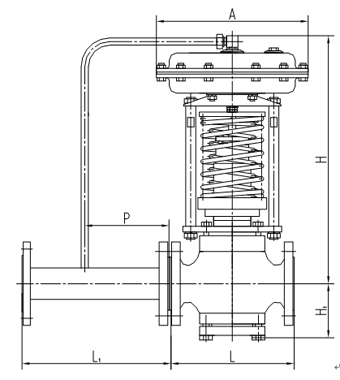

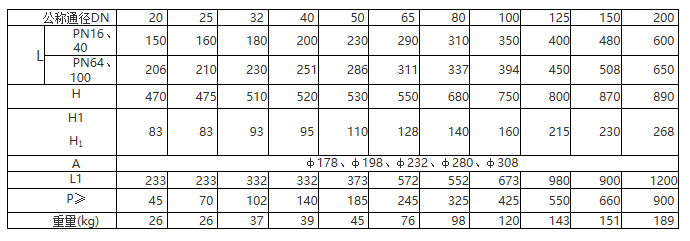

外形尺寸及重量
