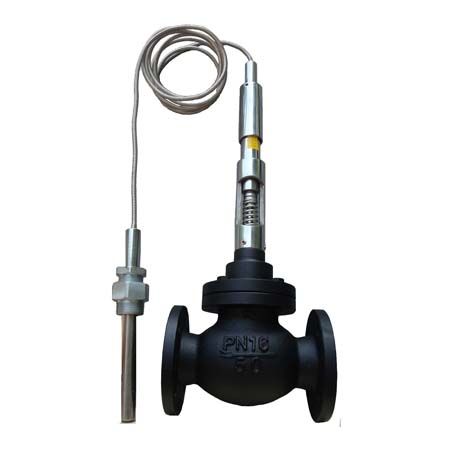

自力式温控调节阀

  • 阀体材质: WCB、304、316、316L
  • 阀芯材质: WCB、304、316、316L
  • 连接方式: 法兰、螺纹、焊接
  • 压力等级: PN16、PN25、PN40
  • 阀芯形式: 流体压力平衡阀芯
  • 温度范围: 35℃~110℃
  • 作用方式: 加热型、冷却型
  • 最大温度: 铸铁:180℃;铸钢:350℃

描述

自力式温控调节阀无需外来能源节能型控制阀用于非腐蚀性气体和蒸汽等介质的各种加热器的温度控制。采用波纹管+弹簧做压力平衡无件,灵敏度高,噪音低,性能可靠。

标准技术参数

阀体
型式:流体压力平衡阀芯
公称通径:DN15-DN125
公称压力:ANSI150、300、600LB
JIS10、16、20、30、40K
PN1.6、2.5、4.0、6.4MPa
连接方式:法兰:FF、RF、RJ和LG
法兰标准:ANSI B16.5,JIS B2
JB/T79.1 PN1.6MPa,JB/T79.2
螺纹:DIN、NPT、RC、BSP、G等
焊接:GB12224-89
密封面形式:PN16凸面
材质:WCB、WCC、WC6、304、316、304L、316L
压盖形式:压板式
填料:V型氟四氟乙稀、柔性石墨
阀内组件
阀芯形式:平衡阀芯
阀芯材质:304、316
阀座材质:304、316、PTFE
阀盖:内装压力平衡机构,316波纹管+304平衡弹簧组成,通过连接螺母将调节机构与执行器拆装。
执行机构:温控器是温调节阀的执行器,它根据液体的不可压缩和热胀冷缩压力进行工作,温控器有两种型号多种温度控制范围可选择
特殊类型:对清洁度高的工作环境,不用润滑

外形尺寸及重量
