对夹阀与蝶阀：了解差异及其应用

蝶阀

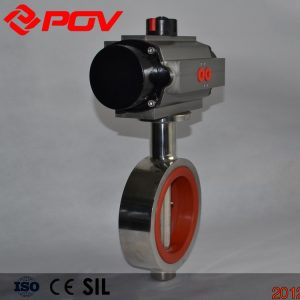

蝶阀是一种直角回转阀，用于控制通过系统的流体流量。它的名字来源于安装在旋转轴上的蝶形圆盘，该圆盘构成了阀门的主要部件。当阀门完全打开时，阀瓣与流体流动的方向对齐并允许其通过。相反，当阀门完全关闭时，圆盘旋转90度，阻塞流路并完全停止流体流动。这种快速的 90 度旋转能力使蝶阀在控制大容量液体和气体流量方面非常有效。

蝶阀的结构包括阀瓣、阀体、阀座和执行器。圆盘通常由坚固的材料制成，如不锈钢、铸铁或塑料，具体取决于应用。机身可以是凸耳式或晶圆式，后者更轻、更紧凑。阀座与制动盘形成密封以阻止流动，可以由橡胶或高性能塑料等弹性材料制成。

蝶阀以其耐用性、易操作性和成本效益而闻名。与其他阀门类型相比，它们需要更少的材料来构造，从而形成更轻、更紧凑的设计，更易于安装，并且需要更少的支撑结构。此外，它们提供低扭矩，允许使用更小、更便宜的执行器。

然而，重要的是要注意，虽然蝶阀非常适合启动/停止和节流操作，但它们可能无法提供完全密封的关闭，尤其是在高压应用中。此外，即使完全打开，圆盘也会阻碍流动，从而导致轻微的压降。尽管有这些考虑，蝶阀仍然是各种应用的热门选择，包括配水、化学服务和暖通空调系统。

蝶阀的详细说明。

蝶阀是一种直角回转旋转运动阀，用于控制管道系统中液体或气体的流动。阀门中的“蝶”是连接到杆的圆盘。当阀门打开时，圆盘旋转，使其与流动方向平行，允许流体通过。当阀门需要关闭时，杆将圆盘旋转90度，或四分之一圈，使其垂直于流动，有效地阻塞通道并停止流体流动。这种快速开关操作使蝶阀在控制大量流量方面非常高效。阀瓣的位置也可以调节以调节流量，使蝶阀也可用于节流应用。但是，值得注意的是，即使完全打开，圆盘仍然会轻微阻塞流路，从而导致较小的压降。蝶阀因其简单性、可靠性和成本效益而常用于各个行业。它们在配水系统、化学加工厂和暖通空调系统中尤为普遍。

蝶阀的结构和设计特点。

蝶阀的设计考虑了简单和高效。蝶阀最显着的特点是它的圆盘，它安装在旋转轴上。圆盘通常形状像蝴蝶的翅膀，是控制流体流动的组件。当圆盘平行于流量对齐时，阀门完全打开，当它转动四分之一圈到垂直于流量的位置时，阀门完全关闭。圆盘连接到执行器，该执行器可以手动转动或通过电力、液压或气动装置驱动以控制圆盘的旋转。

蝶阀的主体可以有不同的样式，最常见的是晶圆和凸耳设计。晶圆样式更紧凑、更轻便，使其适用于许多考虑空间和重量的应用。另一方面，凸耳式在两端都有螺纹嵌件，允许它使用两组没有螺母的螺栓安装到系统中，使其适用于需要下游拆卸的生产线末端应用。

蝶阀的阀座通常由橡胶或高性能塑料等弹性材料制成，该阀座与阀瓣形成密封，以防止阀关闭时向后流动。这些材料可实现紧密密封和抗磨损。总体而言，蝶阀的结构和设计特点有助于其多功能性、效率和易于操作。

蝶阀构造中使用的常用材料。

蝶阀的结构涉及使用各种材料，每种材料都根据其特定性能进行选择，以确保阀门在不同条件下发挥最佳功能。容纳阀瓣和阀杆的阀体通常由不锈钢、铸铁或碳钢等耐用金属制成。选择这些金属是因为它们的强度、耐用性和耐腐蚀性。控制流体流动的圆盘可以由类似的金属制成，有时也可以由坚固的塑料制成，如PVC或CPVC，具体取决于应用。

连接执行器和制动盘的阀杆通常由不锈钢或黄铜制成，具有强度和耐腐蚀性。阀座在阀门关闭时形成密封，通常由 EPDM、丁腈橡胶或氟橡胶等弹性材料制成。这些材料柔韧而坚固，使它们能够与圆盘形成紧密的密封。它们对各种化学品和温度也具有良好的耐受性。控制圆盘运动的致动器可能由多种材料制成，包括塑料、铝或钢，具体取决于它是手动还是动力。通过使用适当的材料，制造商确保蝶阀能够在广泛的环境和应用中提供可靠的性能。

蝶阀的优缺点。

蝶阀具有多种优点，使其成为许多应用的热门选择。它们具有简单紧凑的设计，即使在空间有限的系统中，它们也轻巧且易于安装。其四分之一圈操作允许快速打开和关闭，从而有效控制流体流量。蝶阀也具有成本效益，因为与其他类型的阀门相比，它们需要更少的结构材料，从而降低了初始成本。此外，由于结构简单，它们的维护相对简单。

然而，蝶阀也有一定的缺点，可能会限制它们对某些应用的适用性。尽管它们具有良好的密封能力，但它们可能无法提供绝对的零泄漏闭合，尤其是在高压或某些类型的流体下。这使得它们不太适合需要完全密封的应用。即使完全打开，圆盘也会在一定程度上阻塞流路，导致压力略有下降。这可能会影响某些应用中的系统效率。最后，虽然蝶阀非常适合控制大量流量，但由于流量控制不是线性的，它们可能不适合长时间精确节流。因此，在选择使用蝶阀时，应仔细考虑应用的具体要求。

对夹阀与蝶阀：了解差异

对夹阀和蝶阀都是直角回转阀的类型，由于其能够有效控制流体流量，因此广泛用于各种工业应用。但是，两者之间存在明显差异，可能会影响它们对特定应用的适用性。

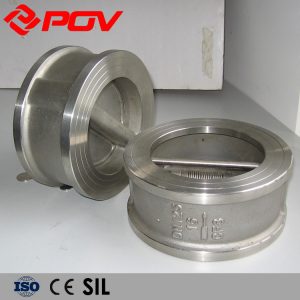

对圆阀，通常称为晶圆止回阀，旨在防止系统中的回流。它有一个圆盘或门机构，允许流体沿一个方向流动，但当流体试图向相反方向流动时关闭，防止回流。对夹阀结构紧凑，重量轻，适用于空间有限的系统。由于其简单的设计和较低的材料要求，它们也具有成本效益。但是，它们必须安装在法兰之间，这可能会使安装过程复杂化，并且它们不适合下线服务。

另一方面，蝶阀得名于在轴上旋转以控制流体流动的蝶形圆盘。当圆盘平行于流动方向时，阀门打开;当它转动 90 度时，阀门关闭。这种快速操作使蝶阀能够有效地控制大量流体。蝶阀可以是凸耳式或对夹式。凸耳式蝶阀两端都有螺纹嵌件，可以使用两组螺栓安装，无需螺母，允许下线维修。

相比之下，对夹式蝶阀更轻、更紧凑，但它们必须安装在两个法兰之间，不能用于生产线末端服务。虽然蝶阀提供出色的流量控制，但它们可能无法在高压下提供完全密封的密封，并且阀瓣即使在完全打开时也会导致轻微的压降。

总之，虽然对夹阀与蝶阀都有其独特的优点和潜在的缺点，但两者之间的选择主要取决于应用的具体要求，包括流体的性质、压力和温度条件、可用空间以及防止回流或生产线末端服务的需求等因素。

对夹阀和蝶阀的结构和设计比较。

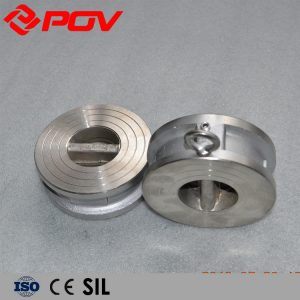

对夹阀与蝶阀虽然具有类似的控制流体流量的功能，但它们的结构和设计不同。威化阀，特别是晶圆止回阀，具有弹簧辅助盘或门机构，允许流体沿一个方向流动，但在流体试图反转方向时关闭以防止回流。这种类型的阀门通常夹在管道系统中的两个法兰之间，使用穿过法兰和阀门的螺栓。对夹阀因其紧凑轻巧的设计而受到赞赏，这使得它们适用于空间有限的系统。

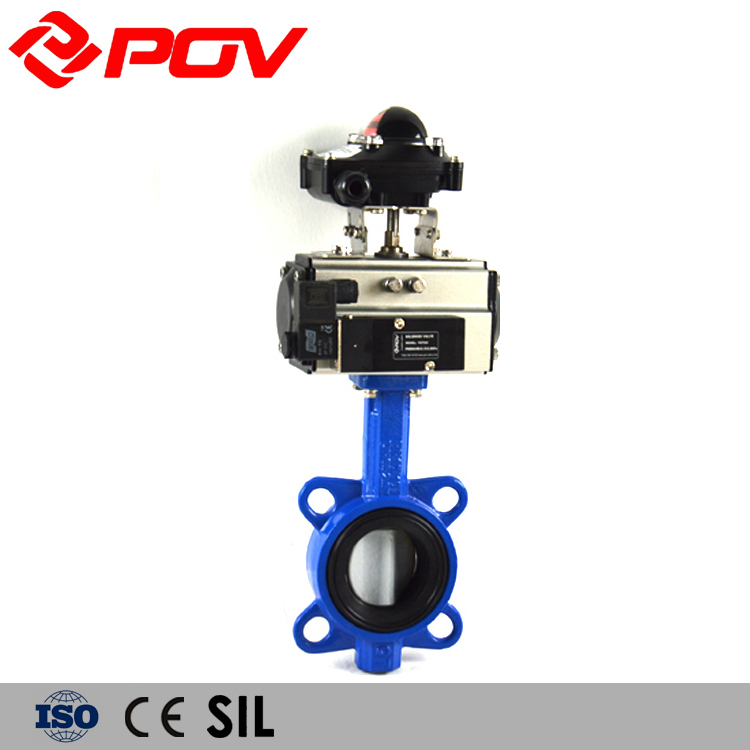

另一方面，蝶阀具有安装在旋转轴上的圆盘，用于控制流体流动。当圆盘与流量对齐时，阀门打开;当它转动四分之一圈到垂直于流量的位置时，阀门关闭。圆盘连接到执行器，执行器可以手动操作或由电力、液压或气动驱动。蝶阀可以是对夹式或凸耳式。对夹式蝶阀与对夹式止回阀一样，安装在两个法兰之间。然而，凸耳式蝶阀的两端都有螺纹插件，可以使用两组螺栓安装，无需螺母，使其可用于生产线末端服务。这也意味着它可以从系统中移除，而无需中断整条生产线，而晶圆式阀门则不是这种情况。这两种蝶阀都以其快速操作、效率和成本效益而闻名。

性能、耐用性和成本方面的主要差异。

在比较对夹阀与蝶阀的性能、耐用性和成本时，会出现几个关键差异。在性能方面，两种阀门都设计用于有效控制流体流量，但它们以不同的方式进行。对夹阀，特别是对夹式止回阀，擅长防止回流，这在逆流可能导致损坏或污染的系统中至关重要。另一方面，蝶阀非常适合快速有效地控制大量流体，但它们可能无法提供相同水平的回流预防。

在耐用性方面，用于制造这些阀门的材料起着重要作用。两种类型的阀门通常由不锈钢或铸铁等坚固材料制成，确保长期耐用性。然而，密封材料（通常是橡胶或高性能塑料）的弹性也会影响阀门的使用寿命，特别是在涉及腐蚀性或高温流体的应用中。

在成本方面，晶圆阀由于其更简单的设计和较低的材料要求而往往更具成本效益。它们紧凑轻便，运输和安装成本更低。蝶阀虽然通常比对夹阀贵，但提供更大的多功能性，从长远来看更具成本效益，特别是在需要快速操作或处理大量流体的应用中。凸耳式蝶阀也可以在不中断整条生产线的情况下从系统中拆卸，从而可能节省维护和更换成本。因此，对夹阀和蝶阀之间的选择最终取决于应用的特定需求和可用的预算。

一个阀门可能优于另一个阀门的情况。

在对夹阀与蝶阀之间进行选择在很大程度上取决于应用的具体要求。对夹阀，特别是对夹式止回阀，是防止回流至关重要的场景的理想选择，例如冷却系统、加热系统和供水系统。其紧凑的设计使其成为空间受限的安装的合适选择。

另一方面，当需要快速操作和有效控制大量流体时，蝶阀更可取。它们通常用于配水、废水处理、消防和工业过程系统，因为它们能够快速停止或启动流量。凸耳式蝶阀由于其独特的安装方法，在需要定期维护的系统或可能需要在不中断整条生产线的情况下拆卸阀门的情况下特别有用。

此外，如果系统在高压下运行或涉及腐蚀性或高温流体，阀门的选择还将取决于它们的材料及其承受这些条件的能力。虽然这两种类型的阀门都可以由坚固的材料制成，但密封材料的弹性会影响阀门在这些情况下的性能和使用寿命。总之，对一个阀门的偏好在很大程度上取决于应用的需求、操作环境和可用的预算。

回顾对夹阀与蝶阀的主要区别

总之，对夹阀和蝶阀都是流体控制系统中不可或缺的部件，但它们有明显的区别。对夹阀，尤其是对夹止回阀，以其防止回流的能力而闻名，这使其成为逆流可能导致污染或损坏的系统的理想选择。其紧凑的设计使其适用于空间有限的安装。另一方面，蝶阀可快速操作并有效控制大量流体，使其在配水、废水处理和消防等系统中更受欢迎。凸耳式蝶阀因其独特的拆卸能力而脱颖而出，不会中断整个生产线，是需要定期维护的系统的理想选择。这两种类型的阀门的选择最终取决于应用的具体要求、操作环境和可用预算。
