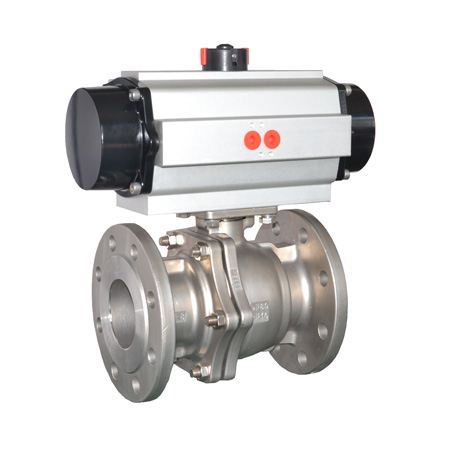

法兰式气动球阀 O型切断阀

  • 阀体材质:WCB、304、316、316L等
  • 阀芯材质:WCB、304、316、316L等
  • 阀座材质:PTFE、PPL、合金+STL
  • 连接方式:法兰式 、卡箍式、焊接式、螺纹式
  • 法兰标准:GB、ANSI、DIN、JIS
  • 压力等级:PN16、PN25、PN40 、PN64等
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等
分类: 标签:

描述

●  产品概述及用途

法兰式气动球阀由高平台球阀与气动执行器组成。控制方式有两种:开关切断式及智能调节式。开关切断气动球阀配合换向电磁阀、限位开关及输入0.4~0.7MPa气源实现电气开关控制及阀位远程反馈。智能调节气动球阀配套电气定们器输入4-20mADC信号,可实现对压力、流量、温度、液位等参数的调节。气动球阀按其密封性能分为金属密封与软密封。特别适合于介质是粘稠、含颗粒、纤维性质的场合。可广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

●  特点与标准

具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。
耐火,防静电处理,阀杆防爆出装置,保证系统安全。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
硅溶胶精密铸造阀体,结构紧密,尺寸精度高。外观精美。

●  主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN15-600mm
公称压力 1.6MPa-6.4MPA
适用温度 -30℃~450℃
连接方式 法兰式,螺纹式,焊接式,卡箍快装式
阀体结构 O型浮动球、固定式
阀体材质 WCB、304、316、316L等
阀板材质 WCB、304、316、316L等
阀座衬里 PTFE、PPL、硬密封等
适用介质 蒸汽、水液,气体等
●  气动球阀尺寸图
