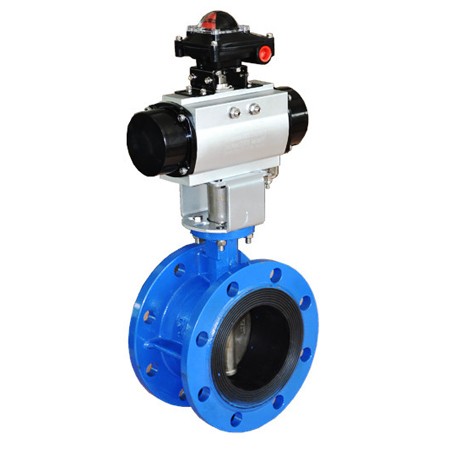

法兰式气动蝶阀 橡胶密封可过污水

  • 阀体材质:球墨铸铁、WCB、304、316、316L等
  • 阀板材质:球墨铸铁、铝合金、铸铁,尼龙,304,316,316L
  • 阀座材质:EPDM、NBR、PTFE等
  • 连接方式:对夹式、法兰式
  • 法兰标准:GB、ANSI、JIS、DIN
  • 压力等级:PN10、PN16
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等

描述

●  产品概述及用途

法兰式气动蝶阀由气动执行器和PN1.0/PN1.6中线法兰蝶阀组合贰成。气动蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出一对无源触点信号指示阀门的开关。与电气定位器配套,输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制,它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。

●  产品性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN50-2000mm
公称压力 PN1.0MPa、PN1.6MPa
适用温度 NBR:-30-120℃   EPDM:-30-120℃    PTFE:-30~+180℃   VITON:-30℃~150℃
连接方式 法兰式
阀体结构 A型
阀体材质 球墨铸铁,铸钢,304,316,316L等
阀板材质 球墨铸铁,铸钢,304,316,316L等
阀座衬里 NBR、EPDM、PTFE、VITON
适用介质 水、液体、气体、油类、酸碱腐蚀性介质
●  法兰式气动蝶阀尺寸图
