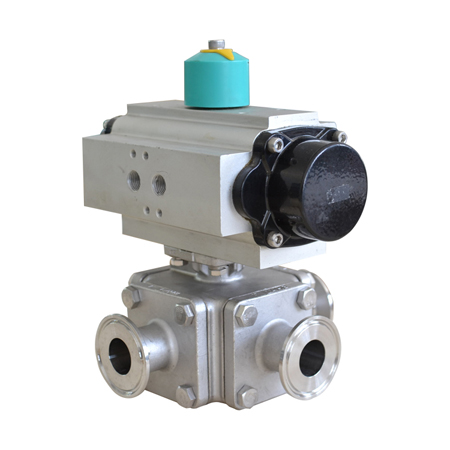

无滞留卫生级气动三通球阀

  • 阀体材质:304、316、316L
  • 阀芯材质:304、316、316L
  • 阀座材质:PTFE
  • 阀内包覆:全包覆PTFE
  • 连接方式:卡箍
  • 压力等级:PN10、PN16
  • 气动执行器:双作用、单作用常闭、单作用常开
  • 气动附件:电磁阀、空气过滤减压阀、电气定位器、手轮等
分类: 标签:

描述

●  产品概述及用途

无滞留卫生级气动三通球阀采用F4阀座密封设计,有利于球芯保持稳定。阀杆采用防爆出设计、阀杆处设有防静电装置。阀杆处填料采用双层蝶簧,自动对中。三通球阀内部腔体内采用PTFE全包覆盖,无滞留、无死角。

●  特点与标准

全包覆盖,无滞留、无死角。
具有精确的流量特性和控制功能。
高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好
结构紧密,尺寸精度高。外观精美。

●  主要性能参数
气动执行器 双作用、单作用常闭式、单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称通径 DN10-100mm
公称压力 1.0MPa~1.6MPa
适用温度 -30~+180℃
连接方式 卡箍式、快装式
阀体结构 三通L型、三通T型
阀体材质 304、316、316L等
阀板材质 304、316、316L等
阀座衬里 PTFE
适用介质 水、液体、气体、油类、酸碱腐蚀性、卫生食品介质
●  三通​球阀流向图
